Pregled proizvoda
SA387 ploče za posude pod pritiskom su ploče od legure hroma{1}}molibdena proizvedene prema standardima ASTM A387 / ASME SA387. Dostupni u više klasa, obezbeđuju visoku-temperaturnu čvrstoću, otpornost na pritisak i dobru zavarljivost za kotlove, posude pod pritiskom, izmenjivače toplote i rafinerijsku opremu.
Tehničke specifikacije
|
Stavka |
Specifikacija |
|
Product Grade |
Gr. 2, Gr. 5, Gr. 9, Gr. 11, Gr. 12, Gr. 21, Gr. 21L, Gr. 22, Gr. 22L, Gr. 91 |
|
Standard |
ASTM A387 / ASME SA387 |
|
Dostupna klasa |
Klasa 1, Klasa 2 |
|
Debljina |
4,8-250 mm (3/16"-10"), teže ploče na zahtjev |
|
Širina |
1.000-4.000 mm |
|
Dužina |
3.000-18.000 mm |
|
Uvjet isporuke |
Normalizirano i temperirano (N+T), ugašeno i kaljeno (Q+T) |
|
Edge Type |
Ivica glodala (ME), obrezana ivica (TE) |
|
Surface Condition |
Kao valjano, peskano, prajmerirano, kiselo (opciono) |
Hemijski sastav
|
Ocjena |
C |
S |
P |
Mn |
Cr |
Mo |
Si |
V |
|
gr{0}} |
0.05-0.21 |
0.025 |
0.025 |
0.55-0.80 |
0.50-0.80 |
0.45-0.60 |
0.15-0.40 |
- |
|
gr{0}} |
0.15 |
0.025 |
0.025 |
0.30-0.60 |
4.00-6.00 |
0.45-0.65 |
0.5 |
- |
|
gr{0}} |
0.15 |
0.025 |
0.025 |
0.30-0.60 |
8.00-10.00 |
0.90-1.10 |
1.00 |
0.04 |
|
gr{0}} |
0.05-0.17 |
0.025 |
0.025 |
0.40-0.65 |
1.00-1.50 |
0.45-0.65 |
0.50-0.80 |
- |
|
gr{0}} |
0.05-0.17 |
0.025 |
0.025 |
0.40-0.65 |
0.80-1.15 |
0.45-0.60 |
0.15-0.40 |
- |
|
gr{0}} |
0.05-0.15 |
0.025 |
0.025 |
0.30-0.60 |
2.75-3.25 |
0.90-1.10 |
0.5 |
- |
|
Gr{0}}L |
0.10 |
0.025 |
0.025 |
0.30-0.60 |
2.75-3.25 |
0.90-1.10 |
0.5 |
- |
|
gr{0}} |
0.05-0.15 |
0.025 |
0.025 |
0.30-0.60 |
2.00-2.50 |
0.90-1.10 |
0.5 |
- |
|
Gr{0}}L |
0.1 |
0.025 |
0.025 |
0.30-0.60 |
2.00-2.50 |
0.90-1.10 |
0.50 |
- |
|
gr{0}}* |
0.08-0.12 |
0.010 |
0.020 |
0.30-0.60 |
8.00-9.50 |
0.85-1.05 |
0.20-0.50 |
0.18-0.25 |
Mehanička svojstva
|
Zatezna čvrstoća (ksi) |
Zatezna čvrstoća (MPa) |
Snaga prinosa (ksi) |
Granica tečenja (MPa) |
Izduženje u 2 inča (%) |
||
|
A 387 Razred 5 |
Klasa 1 |
60-85 |
415-585 |
30 |
205 |
18 |
|
Klasa 2 |
75-100 |
515-690 |
45 |
310 |
18 |
|
|
A 387 Razred 9 |
Klasa 1 |
60-85 |
415-585 |
30 |
205 |
18 |
|
Klasa 2 |
75-100 |
515-690 |
45 |
310 |
18 |
|
|
A 387 Razred 11 |
Klasa 1 |
60-85 |
415-585 |
35 |
240 |
22 |
|
Klasa 2 |
70-90 |
485-620 |
45 |
310 |
22 |
|
|
A 387 Razred 12 |
Klasa 1 |
50-80 |
380-550 |
33 |
230 |
22 |
|
Klasa 2 |
65-85 |
450-585 |
40 |
275 |
22 |
|
|
A 387 Razred 22 |
Klasa 1 |
60-85 |
415-585 |
30 |
205 |
18 |
|
Klasa 2 |
75-100 |
515-690 |
45 |
310 |
18 |
Ključne prednosti
Sastav legure hroma-molibdena pruža pouzdanu mehaničku čvrstoću za rad na-pritiscima na povišenoj temperaturi.
Odlična zavarljivost skraćuje vrijeme izrade i poboljšava efikasnost proizvodnje.
Termički obrađeni{0}}Uvjeti isporuke osiguravaju konzistentna mehanička svojstva prije proizvodnje.
Široka dostupnost minimizira sekundarnu obradu i poboljšava korištenje materijala.
Tipične primjene
- Posude pod pritiskom
- Industrijski kotlovi
- Izmjenjivači topline
- Petrohemijski reaktori
- Jedinice za obradu vodonika
- Procesna oprema rafinerije
Usluge obrade
|
Servis |
Opis |
|
CNC rezanje ploča |
Rezanje plamenom, plazmom ili laserom prema dimenzijama kupca. |
|
Beveling |
Mašinska obrada zavarivačkih kosina prema zahtjevima crteža. |
|
Edge Milling |
Precizna priprema ivica za izradu. |
|
Bušenje |
CNC bušenje za rupe za vijke i zahtjeve za montažu. |
|
Površinsko pjeskarenje |
Uklanja kamenac i poboljšava prianjanje premaza. |
|
Osnovni premaz |
Za privremenu zaštitu od korozije nanese se prodajni prajmer. |
Osiguranje kvaliteta
Proces kontrole kvaliteta
- Provjera hemijskog sastava sirovine (optički emisijski spektrometar)
- Kontrola procesa proizvodnje čelika
- Kontrola debljine valjanja
- Praćenje parametara termičke obrade
- Ispitivanje vlačne čvrstoće
- Ispitivanje granice tečenja
- Test izduženja
- Charpy V-test na udar (kada je navedeno)
- Ispitivanje tvrdoće
- Ultrazvučno ispitivanje (UT) prema ASTM A578 ili EN 10160
- API 934 testiranje za tešku upotrebu vodonika (na zahtjev)
- Dimenzionalni pregled
- Inspekcija površinskih oštećenja
- Identifikacija materijala i sljedivost toplotnog broja
- Završna inspekcija prije otpreme
Certifikati
|
Certifikacija |
Značenje |
|
ASTM A387 |
Standardna specifikacija za ploče posude pod pritiskom od čelika od legure hroma{0}}molibdena. |
|
ASME SA387 |
ASME specifikacija za primjenu posuda pod pritiskom prema Kodeksu za kotlove i posude pod pritiskom. |
|
Kod ASME kotlova i posuda pod pritiskom Odjeljak II |
Zahtjevi materijala za proizvodnju ASME opreme pod pritiskom. |
|
EN 10204 3.1 |
Proizvođač-izdao je certifikat o kontroli materijala sa rezultatima ispitivanja. |
|
EN 10204 3.2 |
Certifikat o inspekciji materijala treće strane{0}}. |
|
ISO 9001 |
Sertifikacija sistema upravljanja kvalitetom za proizvodne procese. |
Pakovanje i dostava
Izvozno pakovanje:Čelične trake u paketu sa drvenim nosačima ili izvozne čelične palete.
Zaštita od hrđe:Dostupni su{0}}ulje protiv rđe, vodootporni papir, plastična folija i ambalaža za plovidbu.
Odvajanje ploča:Čelični odstojnici postavljeni između ploča za sigurno istovar.

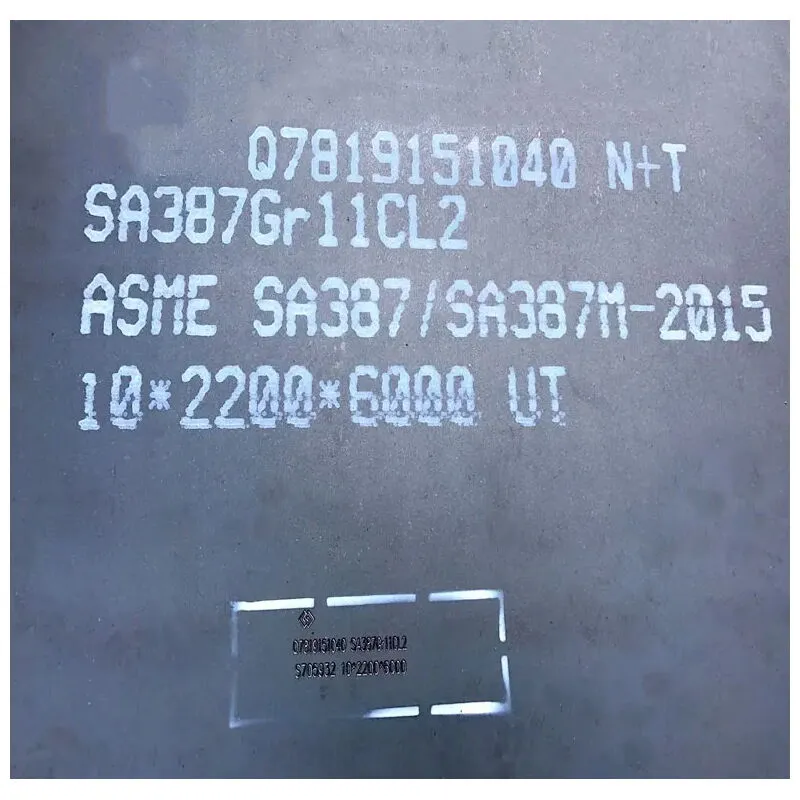

identifikacija:Toplotni broj, broj pločice, razred, veličina i oznake serije za potpunu sljedivost.
Način učitavanja:Utovar kontejnera ili otprema rasutih brodova u zavisnosti od dimenzija ploče.
Način dostave:FCL, LCL, rasuti teret ili posuda za rasuti teret prema količini narudžbe.
